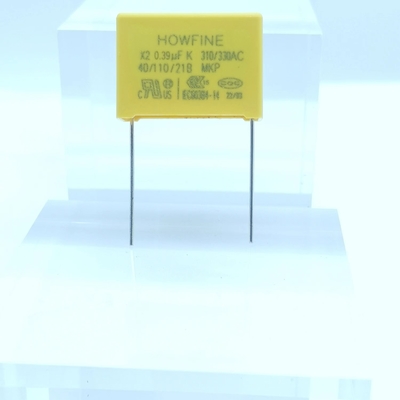

Odporne na napięcie MPX MKP metalizowane kondensatory foliowe z polipropylenu X2 0,39 uf

MKP/MPXMetalizowany kondensator foliowy polipropylenowy 394k/310V E4 P22.5mm

^{INFORMACJE O PRODUKCIE}

 ^{Wprowadzenie:}

 ^{1. Kondensatory bezpieczeństwa: Wysoka stabilność}

^{2. Nieindukcyjne.}

^{3. Charakterystyka samoleczenia.}

^{4. Obudowa z tworzywa sztucznego, wypełniona żywicą epoksydową, pudełko wykonane z materiału odpornego na rozpuszczalniki.}

^{5. Doskonały do ​​stosowania w sprzężeniu antenowym, obejściu linii i po drugiej stronie linii.Zastosowanie, w którym rozmiar ma kluczowe znaczenie.}

^{6. Testowana norma: IEC384-14, DIN EN 132 400, UL 1414, CSA C22.2}

^{7. Certyfikat bezpieczeństwa (UL. ENEC. CQC)}

^{8. Drut ołowiany przyjmuje cynowaną cynę i owija drut miedziany, używając ognioodpornej żywicy epoksydowej}

^{hermetyzacja w plastikowej powłoce, ognioodporność osiąga klasę UL94V-0.}

^Specyfikacje

^{1. Temperatura pracy: -40°C ~ +110°C}

^{2. Zakres pojemności: 0,01uF~3,3uF}

^{3. Tolerancja pojemności ± 5% (J), ± 10% (K),± 20%(M )}

^{4. Napięcie znamionowe: 310VAC,330VAC}

^{5. Współczynnik rozpraszania: 0,1% MAX przy 1 KHz, 25°C}

^{6. Odporność na napięcie: 2100 VDC 1 s (20°C)}

^{7. Rezystancja izolacji:}

^{>30 000MΩ (C≤0,33uF)}

^{>10 000MΩ/uF (C>0,33uF) przy 25°C}

^{8. Wytrzymałość: napięcie testowe 344VAC należy przykładać przez 1000 godzin w 85°Cizba.Podczas tego okresu,}

^{1000VAC 60HZ przez okres 0,1 s należy stosować raz na godzinę.po teście.ΔC/C≤10% , ΔDF≤0,04%,}

^{ΔIR≥50% podanej wartości.}

	1	Mały rozmiar.
	2	Szeroka temperatura, drażniąca częstotliwość DF o wysokiej stabilności.
	3	Wysoki prąd wytrzymuje ekstremalnie wysoką wytrzymałość dielektryczną.
	4	Długoterminowa stabilność pracy.
	5	Klasyfikacja ogniowa: UL94V-0,6.
	6	Istnieje samoleczenie.
	7	Szeroko stosowany z obwodami zworek zasilających, obejściem, sprzężeniem antenowym i innymi miejscami zakłóceń.
	8	Potrafi wytrzymać presję.

^{SPECYFIKACJA ROZMIARU}

Wniosek

przewód do użytku w obejściu linii, sprzężeniu antenowym, obwodach transmisyjnych i przeciwiskrowych.
Dostępne dla filtra EMI.
Aplikacje do przełączania zasilania.
Urządzenia do maszyn biznesowych, takie jak: maszyny sumujące, wyświetlacze komputerowe i monitory...
Sprzęt AGD taki jak: miksery, wentylatory, młynki do kawy, odtwarzacze DVD, obwody audio i TV...
Urządzenia tyrystorowe i triakowe, takie jak: ściemniacze...

Testowanie kondensatorów bezpieczeństwa

(1) Ponieważ pojemność kondensatorów elektrolitycznych jest znacznie większa niż zwykłych kondensatorów stałych, kondensatory bezpieczeństwa JEC powinny podczas pomiaru stosować odpowiednie zakresy dla różnych pojemności.Zgodnie z doświadczeniem, ogólnie pojemność między 1 ~ 47μF można zmierzyć za pomocą pliku R×1k, a pojemność większą niż 47μF można zmierzyć za pomocą pliku R×100.

(2) Podłącz czerwony przewód pomiarowy multimetru do bieguna ujemnego, a czarny przewód pomiarowy do bieguna dodatniego.W momencie zetknięcia wskazówka multimetru najpierw odchyla się o duże wychylenie w prawo (ta sama bariera potencjału elektrycznego, im większa pojemność, tym większe wychylenie), a następnie stopniowo wychyla się w lewo, aż zatrzyma się na pewnym pozycja.Wartość rezystancji w tym czasie jest rezystancją upływu do przodu kondensatora elektrolitycznego, która jest nieco większa niż rezystancja upływu wstecznego.

Praktyczne doświadczenie pokazuje, że rezystancja upływu kondensatorów elektrolitycznych powinna generalnie przekraczać kilkaset kΩ.W przeciwnym razie nie będzie działać poprawnie.Jeśli podczas testu nie ma ładunku w kierunku dodatnim i ujemnym, wskazówka się nie porusza.

Oznacza to, że pojemność zniknęła lub obwód wewnętrzny jest uszkodzony;jeśli zmierzona rezystancja jest mała lub zerowa, oznacza to, że kondensator ma duży prąd upływu lub został uszkodzony przez awarię.Nie można go już używać.

(3) W przypadku kondensatorów elektrolitycznych o nieznanych biegunach dodatnich i ujemnych do oceny można zastosować powyższą metodę pomiaru rezystancji upływu.Oznacza to, że najpierw zmierz rezystancję wycieku arbitralnie, zapamiętaj jej rozmiar, a następnie zmień miernik, aby zmierzyć wartość rezystancji.Metoda z większą wartością rezystancji w dwóch pomiarach to metoda połączenia dodatniego.

W szczególności czarny przewód pomiarowy jest podłączony do bieguna dodatniego, a czerwony przewód pomiarowy do bieguna ujemnego.Następnie użyj przekładni rezystancyjnej multimetru oraz dodatniej i ujemnej metody ładowania kondensatora elektrolitycznego, a zgodnie z rozmiarem wskaźnika odchylającego się w prawo można oszacować pojemność kondensatora elektrolitycznego.
