Szczegóły Produktu:
|
| Materiał: | Ceramiczny | typ przesyłki: | Przez otwór |
|---|---|---|---|
| Napięcie znamionowe: | 300VAC | Temperatura robocza: | -25 ~ 125 ℃ |
| Rezystancja izolacji: | IR ≥ 10000MΩ | Tolerancja pojemności: | ± 10% |
| Pojemność: | 470 PF | Odstępy między wyprowadzeniami: | 7,5 mm |
| kolor: | Niebieski | ||
| Podkreślić: | Antyizolacyjny kondensator bezpieczeństwa Y2,kondensator bezpieczeństwa 470PF Y2,odporny na korozję wysokonapięciowy kondensator prądu przemiennego |
||

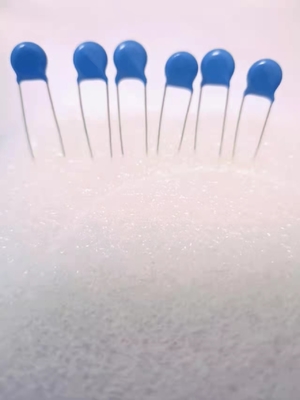

Bezpieczna płyta ceramiczna Y2 Kondensator AC 300V471K P7,5mm Y5U
| Parametry produktu | |
| Specyfikacja Referencyjna Norma | IEC 60384-14 ;EN 60384-14 ;IEC UL60384;K 60384 |
| Zatwierdzony Monogram | VDE /KTL / UL / CQC |
| podklasa ;Napięcie znamionowe (UR) | X1/Y1/Y2;400VAC /300VAC |
| Zakres pojemności | 100pF do 10000pF |
| Odporność na napięcie | 4000VAC przez 1min/2000VAC przez 1min/1800VAC przez 1min |
| Tolerancja pojemności | Y5P±10%(K);Y5U, Y5V ± 20% (M) mierzone przy 25 ℃, 1 Vrms, 1 KHz |
| Współczynnik rozpraszania (tgδ) | Y5P,Y5U tgδ≤2,5%;Y5V tg (≤5% mierzone przy 25 ℃, 1 Vrms, 1 KHz) |
| Rezystancja izolacji (IR) | IR≥10000MΩ,1min,100VDC |
| temperatura robocza | -40 ℃ do + 85 ℃;-40 ℃ do + 125 ℃ |
| Charakterystyka temperatury | Y5P, Y5U, Y5V |
| Trudnopalna żywica epoksydowa | UL94-V0 |
| Model | szerokość | grubość | rozstaw stóp | Ołów | Napięcie | Pojemność | materiał | Tolerancja |
| Y2-103M-Y5V | φ13mm | T3.8mm | F10mm | L3-22mm | 300V[**]C | 10000pF | Y5V | ±20% |
| Y2-472M-Y5V | φ9,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 4700pF | Y5V | ±20% |
| Y2-332M-Y5V | φ8,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 3300pF | Y5V | ±20% |
| Y2-222M-Y5V | φ7,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 2200pF | Y5V | ±20% |
| Y2-152M-Y5V | φ6,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 1500pF | Y5V | ±20% |
| Y2-102M-Y5V | φ6,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 1000pF | Y5V | ±20% |
| Y2-472M-Y5U | φ13mm | T3.8mm | F10mm | L3-22mm | 300V[**]C | 4700pF | Y5U | ±20% |
| Y2-332M-Y5U | φ11mm | T3.8mm | F10mm | L3-22mm | 300V[**]C | 3300pF | Y5U | ±20% |
| Y2-222M-Y5U | φ8,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 2200pF | Y5U | ±20% |
| Y2-152M-Y5U | φ8,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 1500pF | Y5U | ±20% |
| Y2-102M-Y5U | φ7,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 1000pF | Y5U | ±20% |
| Y2-821K-Y5U | φ7,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 820pF | Y5U | ±10% |
| Y2-681K-Y5U | φ6,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 680pF | Y5U | ±10% |
| Y2-561K-Y5U | φ6,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 560 pF | Y5U | ±10% |
| Y2-471K-Y5U | φ6,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 470pF | Y5U | ±10% |
| Y2-102K-Y5P | φ10mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 1000pF | Y5P | ±10% |
| Y2-821K-Y5P | φ10mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 820pF | Y5P | ±10% |
| Y2-681K-Y5P | φ8,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 680pF | Y5P | ±10% |
| Y2-561K-Y5P | φ8mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 560 pF | Y5P | ±10% |
| Y2-471K-Y5P | φ7,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 470pF | Y5P | ±10% |
| Y2-331K-Y5P | φ6,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 330pF | Y5P | ±10% |
| Y2-221K-Y5P | φ6,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 220pF | Y5P | ±10% |
| Y2-151K-Y5P | φ6,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 150pF | Y5P | ±10% |
| Y2-101K-Y5P | φ6,5 mm | T3.8mm | F7,5 mm | L3-22mm | 300V[**]C | 100pF | Y5P | ±10% |
Podanie:
1. Nadaje się do obwodu tłumienia szumów obwodu zasilania sprzętu elektronicznego;
2. Może być stosowany w sprzężeniu antenowym i obwodzie obejściowym
3. Panel sterowania różnych małych urządzeń gospodarstwa domowego
4. Filtr mocy
5. Obciążenie AC o wysokiej częstotliwości
6. Przełączanie zasilania
7. Statecznik elektroniczny
8. Żarówki LED
