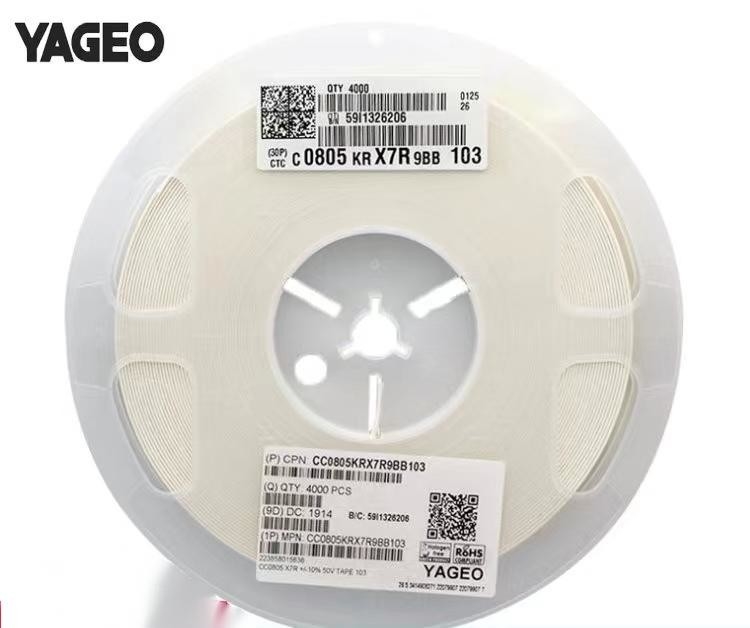

Szczegóły Produktu:
|
| Rodzaj: | Kondensatory ceramiczne | Pojemność: | 0,01UF |
|---|---|---|---|
| Napięcie znamionowe: | 50Vdc | Długość: | 2,0 ± 0,10 mm |
| typ przesyłki: | Montaż powierzchniowy | Tolerancja pojemności: | ±10% |
| Miara powłoki: | 0805(2012M) | Funkcja: | zużycie, obwód wysokiej częstotliwości |
| Aplikacja: | obejście odsprzęgające filtr | Szeroki: | 1,25 ± 0,10 mm |
| Podkreślić: | Monolityczne ceramiczne wielowarstwowe kondensatory,ceramiczne wielowarstwowe kondensatory MLCC,monolityczny kondensator ceramiczny 50V |
||
| Przegląd specyfikacji | |||||
|
Opis |
TC kod |
Seria |
Zakres pojemności |
Zakres napięcia |
Rozmiar |
|
Oddzielny |
NP0 |
Ogólny cel | 0,22 pF do 33 nF | 16 V do 25 V | 0201, 0402, 0603, 0805, 1206, 1210 |
|
Ogólny cel |
0,22 pF do 22 nF |
50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| Średnie napięcie | 0,47 pF do 22 nF | 100 V do 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
Wysokie napięcie |
0,47 pF do 2,7 nF |
1kV, 2kV, 3 kV |
1206, 1210, 1808, 1812 |
||
| Wysoka częstotliwość | 0,22 pF do 8,2 pF | 50 V | 0402, 0603, 0805 | ||
| kuchenka mikrofalowa | 0,47 pF do 47 pF | 50 V | 0603, 0805, 1206 | ||
|
X7R |
Ogólne przeznaczenie i wysoka pojemność |
100 pF do 22 µF |
6,3 V do 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Średnie napięcie | 100 pF do 1 µF | 100 V do 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| Wysokie napięcie | 100 pF do 33 nF | 1 kV do 3 kV | 1206, 1210, 1808, 1812 | ||
| Niska indukcyjność | 10 nF do 220 nF | 10 V do 50 V | 0306, 0508, 0612 | ||
|
X5R |
Ogólne przeznaczenie i wysoka pojemność |
10 nF do 100 µF |
6,3 V do 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | Ogólne przeznaczenie i wysoka pojemność | 4,7 nF do 47 µF | 6,3 V do 50 V | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
Certyfikat bezpieczeństwa produkt |
NP0 | Typ SC wysokiego napięcia | 2,0 pF do 470 pF | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | Typ SC wysokiego napięcia | 150 pF do 1,5 nF | X1/Y2, X2/Y3 | 1808, 1812 | |
|
Tablice C |
NP0 | tablice 4C | 10 pF do 470 pF | 50 V | 0508, 0612 |
| X7R | tablice 4C | 180 pF do 100 nF | 16 V do 50 V | 0508, 0612 | |
| Y5V | tablice 4C | 10 nF do 100 nF | 25 V | 0612 | |
| Wymiary obudowy | |||||||
| Kondensatory dyskretne - ogólnego przeznaczenia | |||||||
|
|
Oznaczenie rozmiaru obudowy | Wymiary w mm | |||||
| Calowe | Metryczny | L1 | W | L2 / L3 min | L2 / L3 maks. | L4 min | |
| 0201 | 0603M | 0,6 ±0,03 | 0,3 ±0,03 | 0,10 | 0,20 | 0,20 | |
| 0402 | 1005M | 1,0 ±0,05 | 0,5 ±0,05 | 0,15 | 0,30 | 0,40 | |
| 0603 | 1608M | 1,6 ±0,10 | 0,8 ±0,10 | 0,20 | 0,60 | 0,40 | |
|
0805 |
2012M |
2,0 ±0,10 (1) | 1,25 ±0,10 (1) | 0,25 | 0,75 | 0,55 | |
| 2,0 ±0,20 (2) | 1,25 ±0,20 (2) | 0,25 | 0,75 | 0,55 | |||
|
1206 |
3216M |
3,2 ±0,15 (1) | 1,6 ±0,15 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0,30 (2) | 1,6 ±0,20 (2) | 0,25 | 0,75 | 1,40 | |||
|
1210 |
3225M |
3,2 ±0,20 (1) | 2,5 ±0,20 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0,40 (2) | 2,5 ±0,30 (2) | 0,25 | 0,75 | 1,40 | |||
| 1808 | 4520M | 4,5 ±0,40 | 2,0 ±0,30 | 0,25 | 0,75 | 2,20 | |
|
1812 |
4532M |
4,5 ±0,20 (1) | 3,2 ±0,20 (1) | 0,25 | 0,75 | 2,20 | |
| 4,5 ±0,40 (2) | 3,2 ±0,40 (2) | 0,25 | 0,75 | 2,20 | |||
| Klasy grubości i ilości opakowań | ||||||||
|
Opis |
Kod rozmiaru |
Klasyfikacja grubości (mm) | Ilość na rolkę |
Ilość na sprawa masowa |
||||
|
Szerokość taśmy |
180 mm / 7” | 330mm / 13” | ||||||
| Papier | Pęcherz | Papier | Pęcherz | |||||
|
Kondensatory dyskretne |
0201 | 0,3 ±0,03 |
8 mm |
15 000 | --- | 50 000 | --- | --- |
| 0402 | 0,5 ±0,05 | dziesięć tysięcy | --- | 50 000 | --- | 50 000 | ||
| 0603 | 0,8 ±0,1 | 4 000 | --- | 15 000 | --- | 15 000 | ||
|
0805 |
0,6 ± 0,1 | 4 000 | --- | 20 000 | --- | dziesięć tysięcy | ||
| 0,85 ±0,1 | 4 000 | --- | 15 000 | --- | 8 000 | |||
| 1,25 ± 0,2 | --- | 3 000 | --- | dziesięć tysięcy | 5 000 | |||
|
1206 |
0,6 ± 0,1 | 4 000 | --- | 20 000 | --- | --- | ||
| 0,85 ±0,1 | 4 000 | --- | 15 000 | --- | --- | |||
| 1,00 / 1,15 ±0,1 | --- | 3 000 | --- | dziesięć tysięcy | --- | |||
| 1,25 ± 0,2 | --- | 3 000 | --- | dziesięć tysięcy | --- | |||
| 1,6 ±0,15 | --- | 2 500 | --- | dziesięć tysięcy | --- | |||
| 1,6 ± 0,2 | --- | 2 000 | --- | dziesięć tysięcy | --- | |||
|
1210 |
0,6 / 0,7 ± 0,1 | --- | 4 000 | --- | 15 000 | --- | ||
| 0,85 ±0,1 | --- | 4 000 | --- | dziesięć tysięcy | --- | |||
| 1,0 ±0,15 | --- | 3 000 | --- | dziesięć tysięcy | --- | |||
| 1,15 ±0,1 | --- | 3 000 | --- | dziesięć tysięcy | --- | |||
| 1,15 ±0,15 | --- | 3 000 | --- | dziesięć tysięcy | --- | |||
| 1,25 ± 0,2 | --- | 3 000 | --- | --- | --- | |||
| 1,5 ±0,1 | --- | 2 000 | --- | --- | --- | |||
| 1,6/1,9 ±0,2 | --- | 2 000 | --- | --- | --- | |||
| 2,0 ± 0,2 | --- | 2000 / 1000 | --- | --- | --- | |||
| 2,5 ± 0,2 | --- | 1000 / 500 | --- | --- | --- | |||
|
1808 |
1,15 ±0,15 |
12 mm |
--- | 3 000 | --- | --- | --- | |
| 1,25 ± 0,2 | --- | 3 000 | --- | --- | --- | |||
| 1,35 ±0,15 | --- | 2 000 | --- | --- | --- | |||
| 1,5 ±0,1 | --- | 2 000 | --- | --- | --- | |||
| 1,6 ± 0,2 | --- | 2 000 | --- | 8 000 | --- | |||
| 2,0 ± 0,2 | --- | 2 000 | --- | --- | --- | |||
|
1812 |
0,6 / 0,85 ±0,1 | --- | 2 000 | --- | --- | --- | ||
| 1,15 ±0,1 | --- | 1 000 | --- | --- | --- | |||
| 1,15 ±0,15 | --- | 1 000 | --- | --- | --- | |||
| 1,25 ± 0,2 | --- | 1 000 | --- | --- | --- | |||
| 1,35 ±0,15 | --- | 1 000 | --- | --- | --- | |||
| 1,5 ±0,1 | --- | 1 000 | --- | --- | --- | |||
| 1,6 ± 0,2 | --- | 1 000 | --- | --- | --- | |||
| 2,0 ± 0,2 | --- | 1 000 | --- | --- | --- | |||
|
Niska indukcyjność |
0306 | 0,5 ±0,1 |
8 mm |
4 000 | --- | 15 000 | --- | --- |
| 0508 | 0,85 ±0,1 | 4 000 | --- | 15 000 | --- | --- | ||
| 0612 | 0,85 ±0,1 | 4 000 | --- | 15 000 | --- | --- | ||
|
Tablice |
0508 | 0,6 ± 0,1 | 4 000 | --- | --- | --- | --- | |
| 0612 | 0,8 ±0,1 | 4 000 | --- | --- | --- | --- | ||
